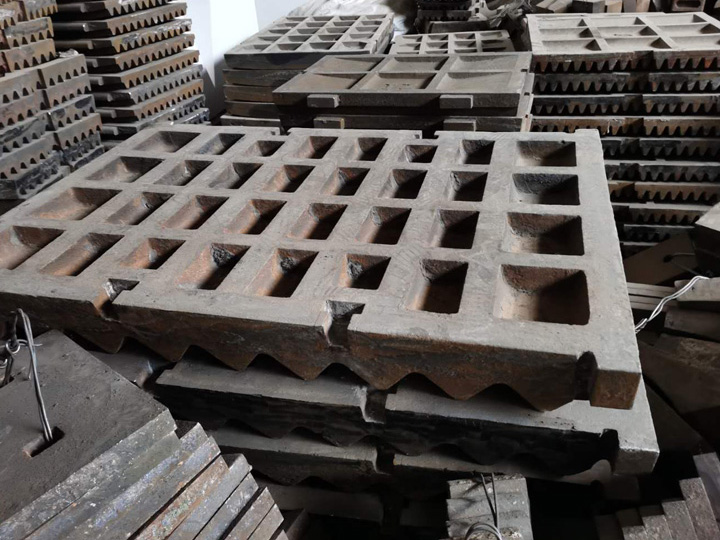

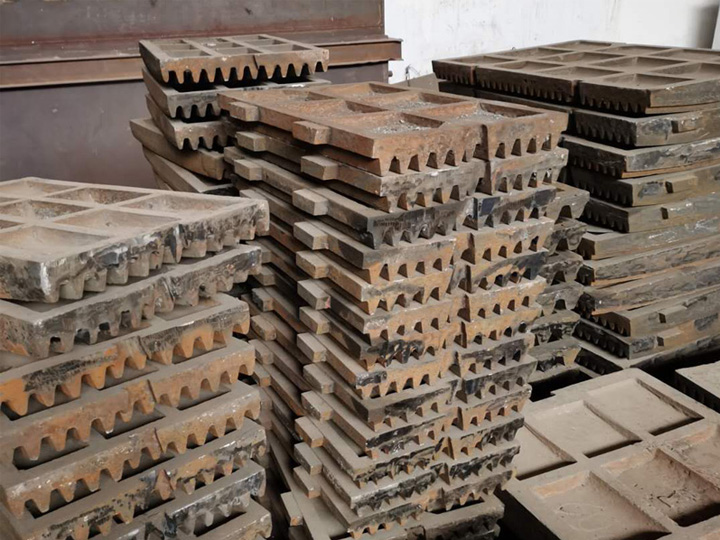

高錳鋼耐磨鄂板在設(shè)計(jì)時,動顎板和定鄂板的破碎齒板應(yīng)該齒峰對齒谷。這樣,破碎時對物料除了有擠壓作用外,還有彎曲作用,物料比較容易破碎。
為了加強(qiáng)破碎齒板的使用壽命,中小型破碎機(jī)的破碎機(jī)鄂板設(shè)計(jì)成上下對稱的形狀,當(dāng)下部磨損后可調(diào)頭使用；大型顎式破碎機(jī)的耐磨鄂板設(shè)計(jì)成互相對稱的幾塊,以便磨損后可將破碎板調(diào)換使用。
鄂板的材料選擇，為了提高耐磨鄂板的使用壽命,材料采用含錳12 以上的錳鋼,常用的是ZGMn13。錳鋼的韌性較好,雖然硬度不高(大約為210 HB) ,但是,因?yàn)榫哂欣浼庸び不奶攸c(diǎn),在壓力作用下會不斷被強(qiáng)化,故在工作中不斷磨損又不斷強(qiáng)化,直到磨損至不能使用才報(bào)廢。


  目前市場上也出現(xiàn)了不少新型材料，如ZGMn13Cr2等多合金復(fù)合材料，這些材料雖然價格較高，但使用壽命卻是普通錳鋼件的好幾倍。高錳鋼鄂板板澆鑄后要通過水韌處理,水韌處理的操作大體上與淬火相同,即把鑄造出來的高錳鋼鄂板加熱到1 000～1 100 ℃后在水中快速冷卻。水韌處理后可以均勻的金相組織,并使金相組織固定下來,避免了在使用中自然發(fā)生相變而使性能變差。
